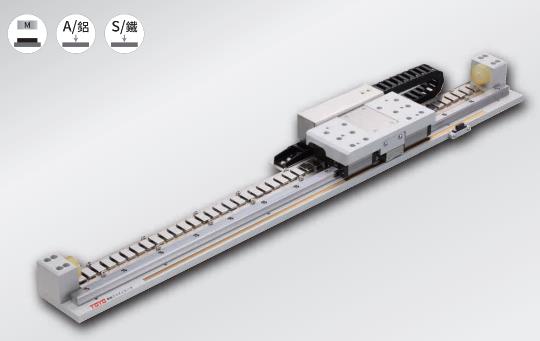

直線模組作為高精度自動化設備的重要傳動部件，可以實現往復運動，也被稱為直線模組和直線滑動單元，通常它們廣泛應用于自動化設備和裝配線中，是一種自動化設備選擇配置良好的，提高設備整體速度和效率。那么如何精確地控制高精度直線模組呢？

 為了實現高精度的運動控制，通常采用滾珠絲桿模組代替同步帶模組。我們都知道這兩個模組之間的區別。滾珠絲桿模組定位精度高?？梢詫崿F(xiàn)±0.01毫米，當然，我們也需要足夠的汽車和司機，控制系統是最常用的可編程控制器和伺服電機，在這里如果需要一個高精度的控制，我們不能選擇步進電機，一方面，定位精度容易失去，在選擇直線模組設備及配套設備時，要慎重考慮。

 直線模組的直線運動主要由伺服電機滾珠絲桿驅動。在中間，我們會用聯軸器把他們連接起來，所以在這里對直線模組進行控制，通常使用編程控制器，首先我們需要一個可以驅動螺旋驅動的馬達。因為我們的電機需要幾十伏特到幾百伏特，而通常晶體管的直流輸出接口負載能力達不到，那么我們就需要把驅動輸出的脈沖較大。

 其次，我們要使用脈沖分配器，它是連接電機驅動器和PLC的橋梁。通常，我們選擇環形分配器的硬件結構。雖然這種結構比較復雜，但它可以節省PLC/0接口的占用，這在實際應用中是非常關鍵的。

 最后，需要一個可編程控制器，它是我們控制直線模組運動的關鍵。根據PLC編程，可以輸出一定數量的方波脈沖來控制伺服電機的旋轉角度，進而控制伺服機構的進給。同時，根據編程控制伺服機構的進給速度，即控制脈沖頻率，這樣，根據合理正確的編程，就可以實現多種運動形式，配合適當?shù)乃欧姍C，功能非常強大。

 然后根據PLC編程輸出脈沖信號來控制電機的轉速和角度，然后控制伺服電機的進給和螺桿速度。當然，實際過程中要復雜得多。直線模組控制的負載性當然根據實際情況而定，通常用于單軸，功能相對簡單，通常在直線往復運動，當我們需要多軸組合時，如龍門式、懸臂式，甚至采用組合坐標機械手，需要跟復雜的PLC編程來解決問題。
