光柵尺又稱光柵尺位移傳感器(光柵尺傳感器)，是一種利用光柵光學原理工作的測量反饋裝置。在數控機床的閉環伺服系統中經常使用光柵尺，它可以用檢測直線位移或角位移。

 磁柵尺，運用類似于記錄技術的方法，利用記錄磁頭在磁尺(或磁盤)上記錄一個嚴格相等間隔的電磁波，這個過程稱為錄磁。具有記錄的電磁波的磁尺稱為磁柵尺。磁柵尺上相鄰柵格波之間的距離稱為磁柵的波長，也稱為磁柵的間距。

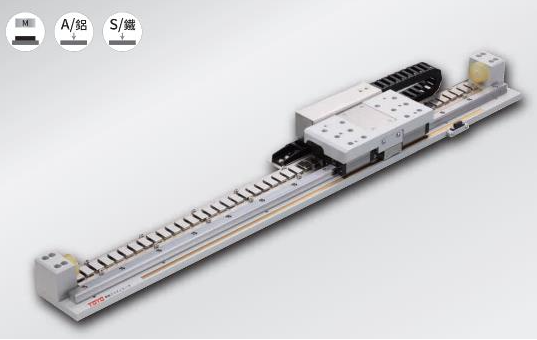

 直線電機模組中光柵尺和磁柵尺有什么區別

 磁柵尺:

 磁柵尺有著耐水、耐油、耐塵、耐震、使用壽命長、長度2米以上的性?xún)r(jià)比優勢更明顯，且長度越長優勢越明顯，磁尺子測量過程可達40米;

 1、高可靠性:全金屬外殼設計，全進口高柔性耐磨屏蔽電纜，抗干擾軟硬件電路設計。

 2、精度高:分辨率精度可選，可根據客戶要求定制;測量裝置并聯安裝，無機械轉換誤差。

 3、價格:磁柵尺銷售價格會比較親民，耐用，安裝可選設備很多，廣泛使用。

 4、安裝簡單:運用差動或單端脈沖輸出信號，產品外形小巧精致，便于小空間安裝，但安裝面/檢測軌道需平整，是因?yàn)閺澢蛲蛊饡?huì)造成檢測不準確。

 5、使用時間:利用安裝不同類型的機床，及使用環境的不同，磁柵尺的使用壽命高于光柵尺。

 光柵尺:

 1、精度高:光柵尺運用光學玻璃作為測量基準，精度高，測量范圍在長度0-2米范圍性?xún)r(jià)比明顯優勢，廣泛應用金屬切割機床、線切割、電火花、測量光學投影儀等。

 2、使用時間:利用安裝的不同類型機床，及使用環境的不同。

 3、運用密封設計:光柵尺運用半密封設計，具有一定防水、防塵、鐵屑能力，如油污、灰塵、鐵屑、振動等加速光柵尺的損壞，運用壽命短。

 4、價格:與磁尺子相比價格會比較高。
